TQSX系列吸式去石机

高效去除谷物中的石子等重杂质，适用于大米、小麦、玉米等多种粮食加工的去石工序

产品用途

TQSX系列吸式去石机主要用于去除比谷物重的杂质，如与谷物大小和形状大致相同的石子。

通过气压和振动自动分离石子。稻谷在筛上沿与石子相反的方向移动，有效分离。分离后的石子中不会留下稻谷。

适用于大米、小麦、玉米、豆类等多种粮食作物的去石工序，是粮食加工生产线中重要的清理设备。

产品特点

筛上料层采用吸风式风机悬挂，全封闭结构，粉尘不会向筛网两侧扩散，粉尘不会外溢
轴承采用橡胶材质，抗振性能好，噪音低
采用振动电机作为驱动装置，去石机坚固、工作平稳、工艺性能稳定
有四个清洁孔，方便清洁
气压表监控，气压、风量可在大范围内轻松调节
机内设有照明灯，可方便观察物料运动情况
根据不同的物料，石料筛板角度在10-14度范围内可调节，以获得最佳的工艺效果
结构紧凑，占地面积小，安装维护方便

技术参数

型号	TQSX56	TQSX85	TQSX100	TQSX125	TQSX168
产量（小麦 t/h）	3-3.5	5.5-6.5	6.5-7.5	9-10.5	10-14
产量（大米 t/h）	2.5-3.5	5.5-6.5	6.5-7.5	9-10.5	9-12
主轴转速(r/min)	485±15	485±15	485±15	485±15	485±15
筛面倾斜度(°)	10-14	10-14	10-14	10-14	10-14
筛面宽度(mm)	510	800	950	1200	1630
风量(m³/h)	2100-2300	3200-3400	3800-4100	5400-6200	9100-9600
阻力(mmH₂O)	20-30	40-50	40-50	40-50	40-50
功率(kW)	0.55	0.75	0.75	1.1	1.5
重量(kg)	260	350	380	480	600
尺寸(mm)	1680×720×1610	1514×974×1809	1514×1124×1809	1514×1375×1809	1514×1709×1809

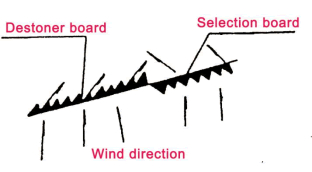

工作原理

利用石头和谷物之间的比重和悬浮速度的差异，将它们分成两层。石头和沙子下降到下层，并随着筛子的往复运动沿筛面向上，然后排出。谷物以半悬浮状态悬浮在上层，在重力和连续给料的作用下沿筛面下降，从而实现分离。

设备通过调节风量和筛面倾角，可以适应不同种类和湿度的谷物，确保最佳的去石效果。

应用领域

大米加工厂 - 去除稻谷中的石子、泥块等重杂质
小麦面粉厂 - 清理小麦中的石子、金属等异物
玉米加工厂 - 分离玉米中的石子、土块等杂质
豆类加工厂 - 清除豆类中的石子、土块等
粮食仓储 - 用于粮食入库前的清理去石
饲料加工厂 - 去除原料中的石子等重杂质
